趙氏彎線成型機（彎線機）設備說明
分類： 新聞中心 發布時間：17-11-09 瀏覽量：731
彎線成型機說明:我公司是專業的彎線成型機生產廠家，提供具有性?xún)r(jià)比的產品，13928227285周經理，您選擇趙氏，就會(huì )發現趙氏的彎線成型機產品生產周期短，產品種類多，速度快且穩定性高，發貨速度快捷。
所標的價格并不是成交價格，實際價格根據所成型工件結構、金屬材質，線徑大小、材質厚薄、要求精度等選擇合適的機型，確定彎線機價格，歡迎電話詢價。
趙氏專業生產彎線成型機，彎線成型機，2D成型機，鋼絲成型機，鋼絲彎線機，伺服彎線成型機，可根據工件量身定制彎線機，提高生產效率、降低生產成本！主要產品有：2D伺服彎線機，伺服打圈機，液壓打圈機，對焊機，調直機，修邊機，彎框機，點焊機，排焊機，打扣機，打鏈機，風扇網罩生產線等設備，歡迎您的來電。
全自動伺服彎線機優點：
帶矯直，帶切斷，無干涉，帶推彎，一次成型，無人操作，效率是傳統機型的4-5倍
伺服彎線機設計理念：以機器代替人工，無需調直材料，無需開模即可生產。您需要彎什么形狀，只要它是在一個平面上，我們的機器都可以滿足您的需求。
適用于圓形鋼絲、鐵絲、銅絲或者其他圓形金屬絲，折成各種平面的線形的結構，這些結構一般是折角和直線組成，偶爾也有可能有圈圈或者弧度的形狀。
主要適用的行業為：汽車零部件、汽車座椅骨架、日用五金制品、超市購物車、貨架、鐵線工藝制品、鳥籠狗籠寵物籠、燈飾線成型制品、漁具配件制品、五金制品上的各種線成型產品的生產，具有十足的加工能力和很高的加工速度和精度。
彎線成型機參數詳情
2--6彎線機 4--10彎線機
電氣電壓 380V 50HZ 380V 50HZ
調直輪數 24組 24組
送線輪數 3組 4組
伺服電機功率 4.5KW 7.5KW
切刀油罐切刀 Φ7鐵線 Φ11鐵線
油壓范圍 0.3-0.6mpa 0.3-1mpa
液壓油型號 46# 68# 46# 68#
適用線材 圓線、扁線、方線（適用任何材質線材） 圓線、扁線、方線（適用任何材質線材）
適用線材范圍 2-6mm鐵線標準 4-10mm鐵線標準
外觀尺寸 2800*850*1500 2800*850*1500
周長范圍 無限 無限
儲存 80組數據，300個動作一組 80組數據，300個動作一組
送線速度 50m/min 45m/min
較大折彎速度 300轉/min 角度±180° 300轉/min 角度±180°
動作方向 內模一下移動/上移 外模一下移動/上移 內模一下移動/上移 外模一下移動/上移
360°順逆方向轉 360°順逆方向轉
效率 15只/min（300長度左右折單個角） 15只/min（300長度左右折單個角）
折彎精度 ±0.5mm ±0.5mm
送線精度 ±0.2mm· ±0.2mm·
液壓系統
調壓閥 無 有
泄壓閥 無 有
電磁閥 2 4
壓力表 1 1
油路基板 1 1
冷卻泵 無 有
伺服系統
送線馬達
步進電機
驅動器 臺達 臺達

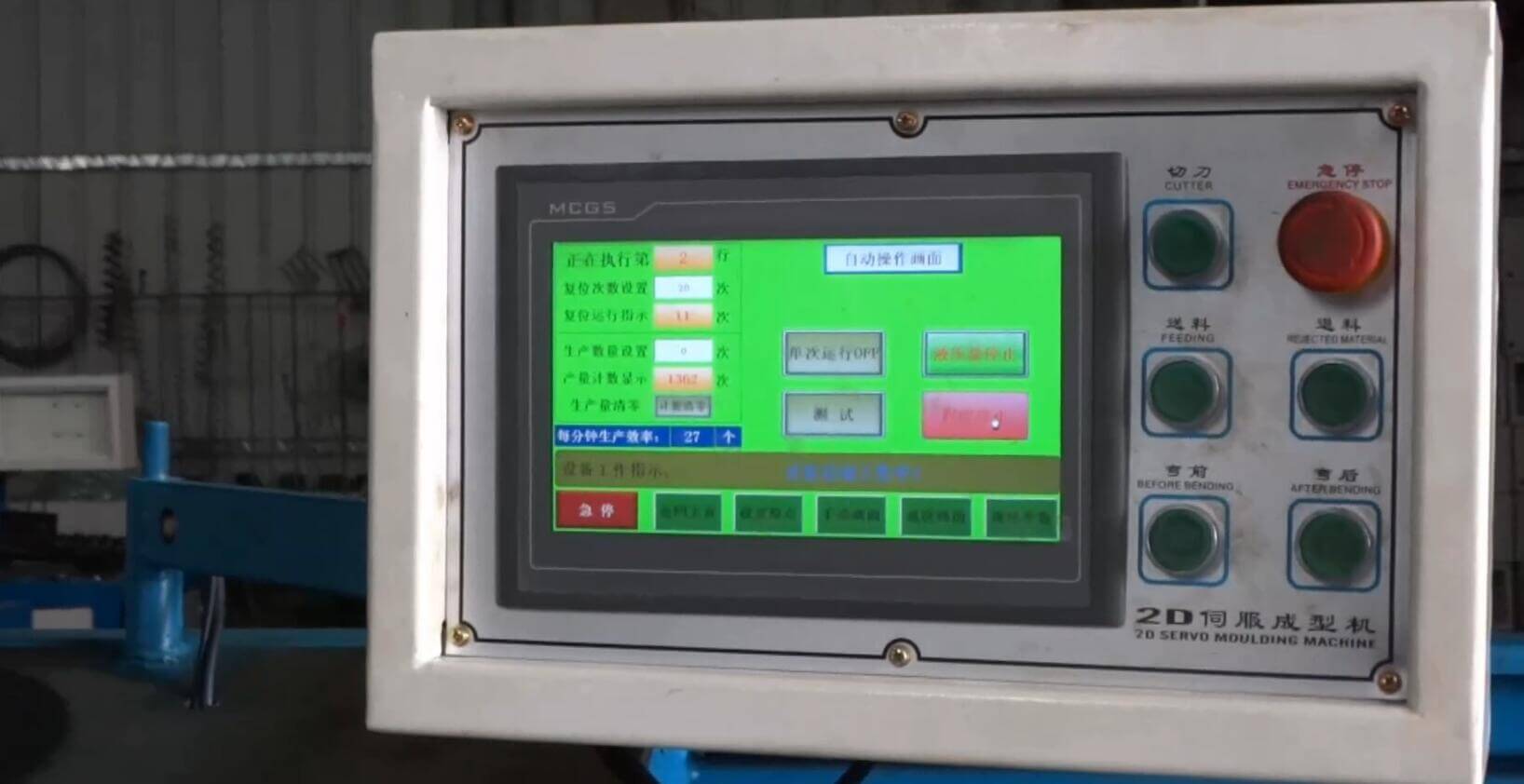

控制屏 觸屏 觸屏
PLC 臺灣 臺灣
檢碼器 無 無
彎線機性 能：
彎線機的機械動作由微電腦編好的程序折彎動作折彎速度控制，發出的各種指令達到成型各種型號不同規格產品；
動作控制自動送料自動退料調直切斷，折彎成型；
通過高達300個動作設定來組合出各種形狀。
全自動伺服彎線機結構原理：
1、由精密步進電機驅動送線輪轉動，用PLC與文本顯示器代替步進電機控制器，可以根據需要任意修改步進電機緩升緩降曲線與步進電機轉速，杜絕了機械傳動的沖擊，保證了實際傳送鐵線長度與理論計算長度一致；
2、在設計預算時，已經把每MM長度分為10段脈沖，進一步確保了長度精度的設置；
3、可調液壓油缸剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改；
4、設計有手動慢速送料、慢速退料功能，操作簡便、減少材料損耗。

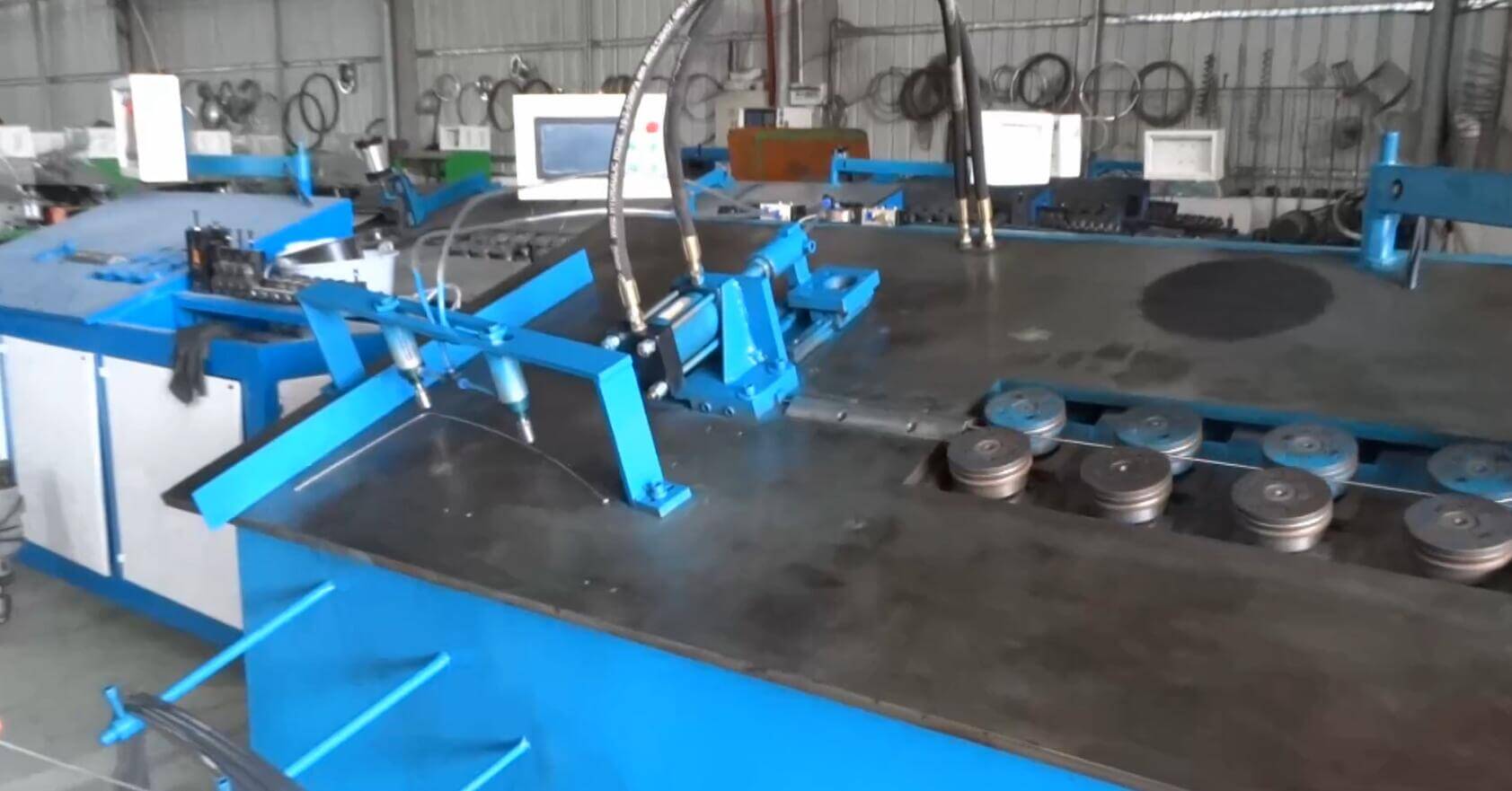

全自動彎線機機臺構成：
分送線總成，調直塊，彎線總成，液壓系統，電器控制部分.
1、液壓系統（控制外模升降及切刀）；
2、送線總成（完成材料的輸送）；
3、調直塊（校直線材）；
4、彎線總成（產品成型）。
彎線成型機在給工廠提升線材折彎效率降低人工成本的同時，也有一個需要定期保養的問題。能夠做到及時用心的機臺保養，既可以保持機臺的精度和穩定性、延長使用壽命，還可以減少機臺的返修率。是廠家必須注意的事情，以下幾點請彎線成型機的使用單位員工和負責人值得注意：
一、正確安裝擺放
機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的上防止機臺生產過程中，不會(huì )因機臺運行產生振晃。
二、定期加機油和黃油
加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持機械部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油；
三、保持機臺的清潔
每天下班前，員工需要把機臺表面擦拭干凈，如果長期不清潔，油污累積，會(huì )有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀；
四、正常操作使用
特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路。
